热风循环烘箱配件
一、烘箱散热器:
规格参数:
1、材质:管子不锈钢或碳钢;翅片铝片或不锈钢片;
2、应用范围:CT-C烘箱,干燥设备、热风设备用加热;
3、外形尺寸:可根据客户需求定制;
4、加热介质:蒸汽,热水,导热油;
5、结构可根据客户要求生产:盖板式、弯管式、组合式、单片式等;
二、烘箱风机:
该产品适用于热风循环烘箱,烘房,各种干燥设备等。
标准规格0.45kw轴流风机。可定制0.75kw、1.1kw普通电机,0.75kw防爆电机,0.55kw 220V电机等多种功率。
WGF-3型烘箱风机为CT-C热风循环烘箱的热风循环烘箱专用配件,由于其在高温、高湿的苛刻环境下长时间运转,有一定的运行寿命,是烘箱常用的易损件
WGF-3型轴流风机是东南厂为烘干设备配套而设计的机型,是烘干设备配套风机的换代产品,其效率比离心风机提高10%。
WGF-3型烘箱风机(除电机外)部位可在100-150℃以下温度连续工作,风机运转前应检查各零部件有无损坏及松动现象,风机应有良好的接地,且运转方向应符合旋向标志。如风机有特殊噪音,更换轴承。
WGF-3轴流风机的维护说明:
1、风机开启后为逆时针转动。
2、风机产生振动或噪音的原因:
(1)风叶磨损,动平衡失准,需要换风叶;
(2)传动轴或轴承(Z205)磨损,更换轴或轴承;
(3)联轴器及弹性圈磨损,更换联轴器或弹性圈;
三、烘箱烘盘
烘盘有卷边盘和直边盘(又称GMP烘盘)
规格:460×640×45mm
厚度:0.5—1.0mm
材质有:不锈钢、铝合金、搪瓷、聚丙烯(塑料)等。
为增加透气性,可为用户定做种类冲孔烘盘、井字网盘,压制盘或来料回加工。
一次成型压制卷边烘盘是专为热风循环烘箱配套产品,标准尺寸:640×460×45mm,板厚0.5mm,也可根据用户要求非标制作,材质有铝合金、不锈钢。
标准盘外形尺寸为:640*460*45mm,为模具一次冲压成型,厚度有0.5mm,有0.6mm厚、0.8mm厚、1.0mm厚的供用户选择,制作工艺有直边,卷边,新版GMP卷直边。可选配冲孔直径3-10mm。
四、烘箱门锁及铰链:
1、门锁紧:材质有碳钢、不锈钢,只有一个安装尺寸,为专用件。
2、门铰链:材质有碳钢、不锈钢,只有一个安装尺寸,为专用件。
五、烘箱烘车轮:
材质有铸铁、尼龙、四氟、不锈钢,两只定向,两只万向为一套。

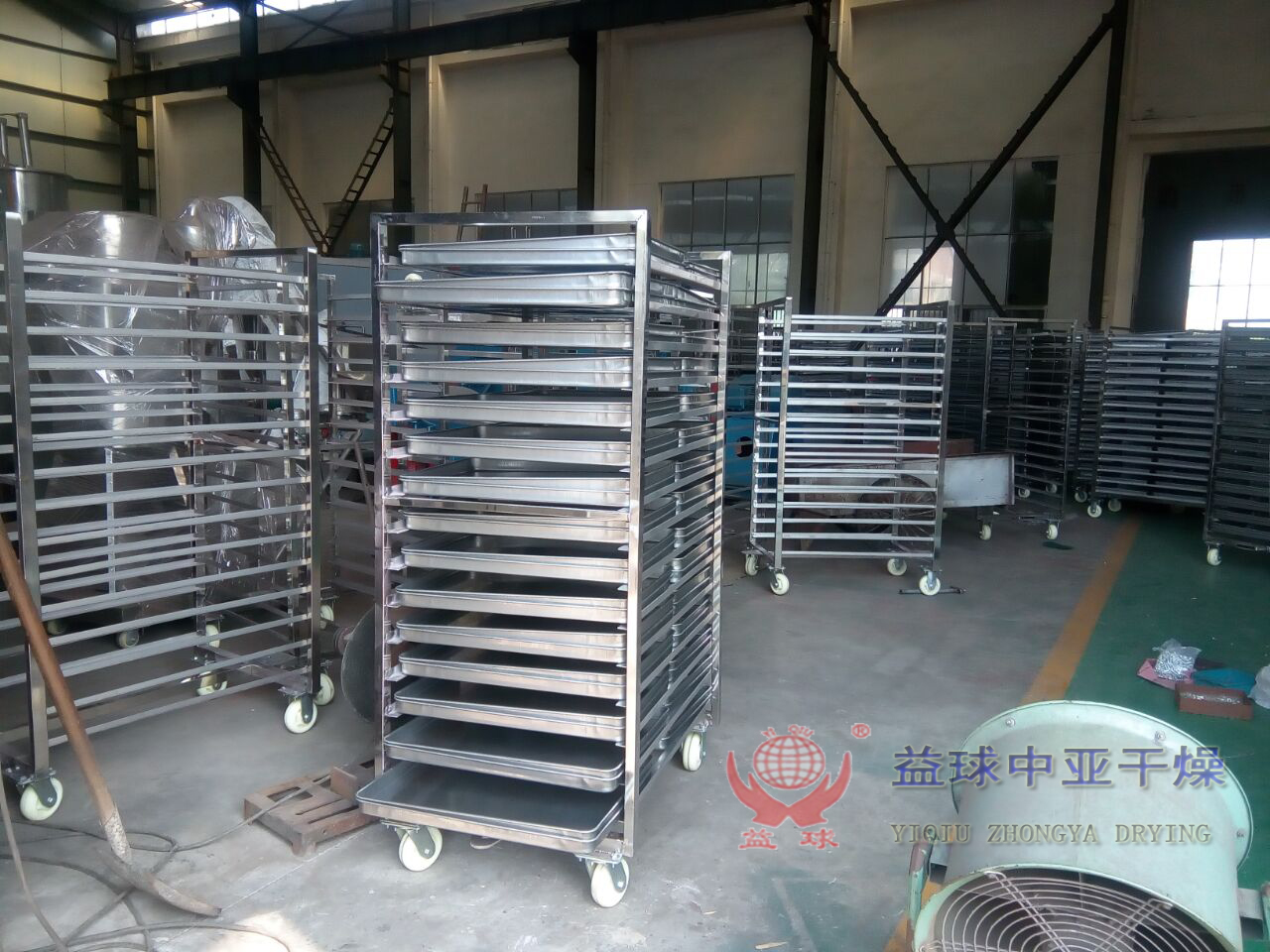

六、烘箱烘车:
1、材质不锈钢;
2、外形尺寸:可定制
3、布置:每层放2只烘盘,或根据你的需要定制。
4、有效承重:标准型50kg;可定制100-500公斤承重/辆;
5、制造工艺:不锈钢方管经模具焊接后整体精细抛光。
6、烘车支持:标配尼龙脚轮,选配全不锈钢脚轮。
